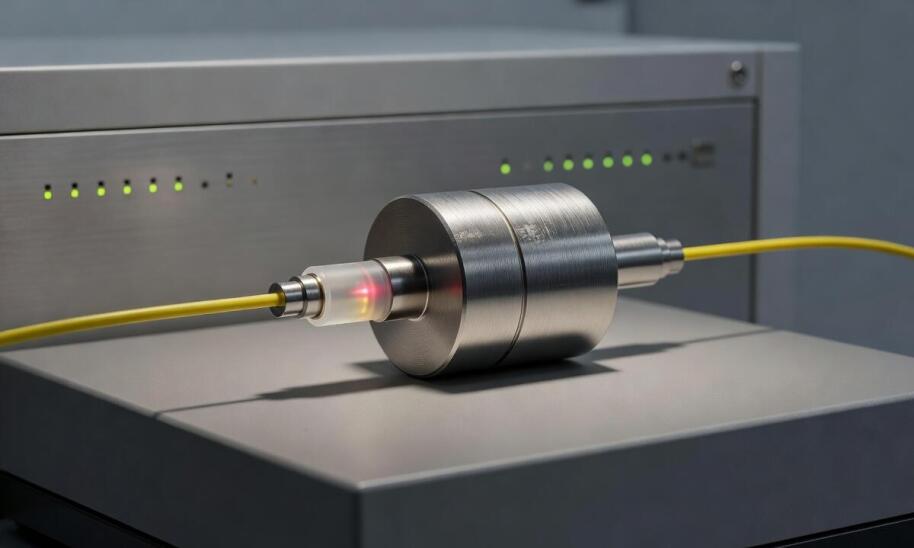

Światłowodowe przetworniki w pomiarach dynamicznych: kiedy mają sens i jakie mają ograniczenia

Spis treści

• Zasada działania i odporność na środowisko przemysłowe
• Aplikacje uzasadniające optyczne tory pomiarowe
• Kiedy inwestycja w światłowód ma technologiczne uzasadnienie

Innowacje w automatyce przemysłowej często wynikają z potrzeby eliminacji błędów pomiarowych. Tradycyjne torowiska elektryczne zawodzą w miejscach narażonych na ekstremalne zakłócenia elektromagnetyczne. Odpowiedzią na te wyzwania są światłowodowe systemy pomiarowe, które w ogóle nie wykorzystują prądu przy elemencie rejestrującym. Sygnał wędruje w postaci wiązki światła, co całkowicie zmienia architekturę zbierania danych z maszyn. Fizyczna separacja od źródeł napięcia pozwala zachować nieskazitelną precyzję tam, gdzie klasyczne tensometry generują wyłącznie szum. Taka technologia nie zastępuje standardowych rozwiązań, ale wkracza tam, gdzie fizyka ogranicza miedź.

Zasada działania i odporność na środowisko przemysłowe

Zrozumienie przewagi włókna optycznego wymaga spojrzenia na sam proces akwizycji danych. Podstawą technologii są czujniki oparte na siatce Bragga (FBG). Konstrukcja ta wykorzystuje okresową zmianę współczynnika załamania światła wewnątrz rdzenia światłowodu. Każda zmiana fizyczna, taka jak odkształcenie mechaniczne czy wahania temperatury, wpływa na parametry odbijanej fali. Interrogator optyczny wysyła szerokie widmo światła do czujnika i analizuje wyłącznie to pasmo, które wraca po odbiciu. System przelicza przesunięcie fali na konkretne wartości inżynierskie bez jakiejkolwiek konwersji na sygnał elektryczny w punkcie pomiaru.

Przeczytaj również: Automatyka przemysłowa a oszczędność energii: Jak bistabilne relacje mogą pomóc?

Brak elektroniki w samym czujniku oznacza absolutną odporność na zjawiska indukcyjne. Urządzenia pracujące w rozdzielniach wysokiego napięcia, silniki trakcyjne na kolei oraz rozbudowane instalacje spawalnicze generują potężne pola zakłócające. Tradycyjne przetworniki wymagają w takich miejscach grubego ekranowania przewodów oraz skomplikowanej separacji galwanicznej. Mimo tych zabezpieczeń ryzyko błędów pozostaje wysokie. Optyczne tory pomiarowe eliminują problem pętli masy i szumów indukowanych już na poziomie samej fizyki przesyłu. Tor sygnałowy może biec w bezpośrednim sąsiedztwie przewodów fazowych bez najmniejszego wpływu na stabilność odczytu.

Przeczytaj również: Systemy kontroli procesów produkcyjnych: jak zwiększyć efektywność produkcji

Aplikacje uzasadniające optyczne tory pomiarowe

Inżynierowie sięgają po rozwiązania optyczne głównie w wymagających gałęziach przemysłu i energetyki. Pomiar obciążeń mechanicznych w łopatach turbin wiatrowych stanowi doskonały przykład. Częste wyładowania atmosferyczne i silne prądy błądzące wykluczają tam bezpieczne stosowanie klasycznych tensometrów. Kolejnym obszarem są transformatory mocy, gdzie monitorowanie temperatury uzwojeń odbywa się w warunkach ekstremalnego napięcia. Podobne wyzwania pojawiają się podczas testowania pantografów kolejowych w trakcie jazdy. Właśnie w takich układach optymalnie sprawdzają się przetworniki światłowodowe, które gwarantują stabilność sygnału niezależnie od warunków zewnętrznych.

Przeczytaj również: Cena automatyzacji produkcji. Po jakim czasie inwestycja się zwraca?

Budowa wielopunktowej sieci pomiarowej opiera się na odpowiednich systemach akwizycji danych (DAQ). Moduł HBM QuantumX MXFS pozwala zintegrować sygnały z wielu niezależnych czujników FBG w jednej obudowie. Pojedyncze włókno optyczne potrafi obsłużyć kilkanaście czujników połączonych szeregowo. Pozwala to na tworzenie rozproszonych systemów monitorowania na dystansach sięgających kilkudziesięciu kilometrów przy użyciu standardowych kabli telekomunikacyjnych. Dostarczaniem i konfiguracją takich specjalistycznych układów zajmuje się Biuro Inżynierskie Maciej Zajączkowski. Jako wyłączny polski dystrybutor marki HBM dostarcza kompletny łańcuch pomiarowy newLight, obejmujący czujniki oparte na siatce Bragga, interrogatory oraz oprogramowanie analityczne catman. Taka architektura trafia do działów R&D, na hamownie i stanowiska badawcze w całym kraju.

Kiedy inwestycja w światłowód ma technologiczne uzasadnienie

Wdrożenie technologii optycznej niesie za sobą określone wymagania instalacyjne. Łączenie włókien, czyli tak zwane spawanie światłowodów, wymaga wysokiej precyzji oraz specjalistycznych narzędzi instalatorskich. Niewłaściwie przygotowany spaw lub zbyt mały promień zgięcia kabla natychmiast zwiększa tłumienie i osłabia sygnał. Serwis i kalibracja toru pomiarowego różnią się od procedur znanych z klasycznej automatyki. Sprzęt wymaga dostępu do profesjonalnych urządzeń weryfikujących parametry optyczne sieci.

Koszty wdrożenia interrogatora optycznego przewyższają zazwyczaj inwestycję w standardowy wzmacniacz tensometryczny. Klasyczne przetworniki elektryczne pozostają optymalnym wyborem dla większości standardowych aplikacji produkcyjnych, gdzie poziom zakłóceń jest niski lub łatwy do opanowania. Optyka wkracza do gry wtedy, gdy miedź przegrywa z prawami fizyki. Ostateczna decyzja inżynierska powinna opierać się na chłodnej analizie środowiska elektromagnetycznego wokół badanej maszyny oraz wymaganej długości toru transmisji danych.
