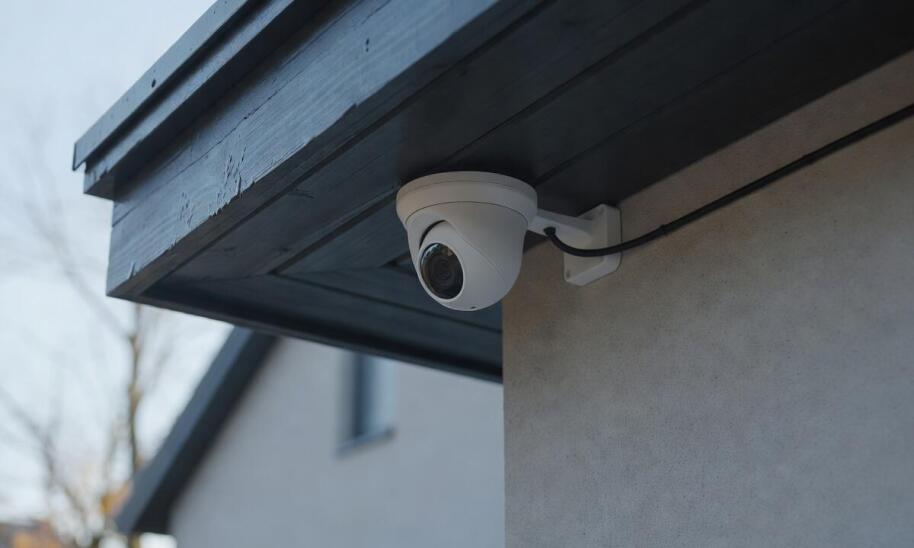

Zasilanie kamer wizyjnych technologią PoE — dlaczego jeden przewód eliminuje problemy z zakłóceniami obrazu

Spis treści

• Jak działa zasilanie Power over Ethernet w kamerach?
• Switche z portami PoE i zarządzanie zasięgiem sygnału
• Scentralizowane zasilanie awaryjne i opłacalność inwestycji

Na rozległych posesjach przydomowych i terenach przemysłowych tradycyjne podłączanie kamer IP sprawia spore trudności instalacyjne. Prowadzenie osobnych przewodów zasilających równolegle do okablowania sieciowego błyskawicznie tworzy trudną do opanowania plątaninę. Dodatkowym wyzwaniem pozostają fizyczne właściwości prądu stałego. Przy klasycznym zasilaniu o napięciu 12 V DC, przesyłanym na dystansach przekraczających kilkadziesiąt metrów, występują zauważalne spadki napięcia. Skutkuje to niestabilną pracą urządzeń rejestrujących, migotaniem obrazu lub całkowitym zanikiem sygnału. Właśnie te techniczne bariery sprawiają, że standardowe metody zasilania ustępują miejsca rozwiązaniom sieciowym wykorzystującym pojedynczą skrętkę.

Jak działa zasilanie Power over Ethernet w kamerach?

Technologia Power over Ethernet opiera się na międzynarodowych standardach IEEE 802.3af oraz 802.3at. Jej fizyczny mechanizm pozwala przesyłać energię elektryczną oraz cyfrowe pakiety danych jedną skrętką komputerową. W zależności od wybranego trybu pracy sprzęt wykorzystuje pary przewodów sygnałowych bądź wolne żyły zapasowe do jednoczesnego transportu prądu i obrazu. Wbudowany układ detekcji oparty na pomiarze rezystancji bezpiecznie identyfikuje podłączone urządzenia końcowe, zapobiegając uszkodzeniu podzespołów pozbawionych obsługi tego standardu. Wyższe klasy zasilania dostarczają do 30 W mocy, obsługując nawet zaawansowane kamery obrotowe z wewnętrznymi grzałkami.

Przeczytaj również: Kiedy sama kamera w Fibaro wystarcza, a kiedy potrzebny jest rejestrator

Rozwiązanie oparte na fizycznym przewodzie miedzianym deklasuje systemy bezprzewodowe pod kątem stabilności przesyłu. Łączność WiFi nieustannie podlega zakłóceniom wywoływanym przez grube ściany, metalowe elementy konstrukcyjne czy gęste nasycenie pasma radiowego w przestrzeni miejskiej. Skrętka sieciowa gwarantuje ciągły strumień danych bez bolesnej utraty klatek. W praktyce specjalistów SolGate, eliminacja lokalnych zasilaczy wtyczkowych montowanych przy każdej obudowie trwale usuwa najsłabsze ogniwo infrastruktury. Pojedynczy przewód wprowadzony bezpośrednio do uszczelnionej kamery radykalnie zmniejsza podatność instalacji na wilgoć i skrajne warunki atmosferyczne.

Przeczytaj również: Kamery IP - jak wykorzystać je do monitoringu i zabezpieczenia sieci?

Switche z portami PoE i zarządzanie zasięgiem sygnału

Centralnym punktem zewnętrznej infrastruktury obserwacyjnej pozostają przełączniki sieciowe wyposażone w aktywne porty zasilające. Urządzenia te odpowiadają za rygorystyczną dystrybucję energii do punktów końcowych oraz bezbłędny odbiór cyfrowego strumienia wideo. Architektura gwiazdy ułatwia diagnostykę całej sieci. Administrator zyskuje opcję zdalnego restartu zawieszonej kamery poprzez chwilowe odcięcie napięcia na konkretnym porcie sprzętowym. Budując monitoring w Ożarowie oraz okolicznych gminach, instalatorzy dobierają przełączniki z bezpiecznym buforem całkowitego budżetu mocy. Taka rezerwa chroni system przed przeciążeniem podczas wieczornego uruchamiania oświetlaczy podczerwieni.

Przeczytaj również: Ochrona dla obiektów nowopowstających. Jak o nią zadbać?

Standardowa skrętka kategorii 5e lub 6 pozwala na bezpieczny przesył sygnału i zasilania na maksymalną odległość 100 metrów. Fizyczne ograniczenie wynika z naturalnej oporności żył miedzianych oraz stopniowego tłumienia wysokich częstotliwości. Spinanie rozległego systemu na dużych działkach wymaga wdrożenia technicznych metod przedłużenia toru transmisyjnego. Specjaliści włączają w obwód hermetyczne extendery PoE, wzmacniacze sygnału lub dodatkowe przełączniki połączone kaskadowo. Taka konfiguracja utrzymuje rygorystyczne parametry elektryczne w normie, zachowując bezstratną jakość obrazu z najodleglejszych punktów posesji.

Scentralizowane zasilanie awaryjne i opłacalność inwestycji

Scentralizowanie poboru energii całego obwodu w jednym miejscu diametralnie upraszcza wdrożenie procedur na wypadek kryzysu. Wystarczy podłączyć główny przełącznik sieciowy do pojedynczego zasilacza UPS o odpowiedniej pojemności akumulatorów. Pojedyncze urządzenie podtrzymujące utrzymuje nieprzerwaną rejestrację obrazu ze wszystkich kamer podczas całkowitych awarii sieci energetycznej. W instalacjach wykorzystujących odrębne gniazdka, zabezpieczenie każdego punktu z osobna wymuszałoby stosowanie miniaturowych baterii w puszkach elewacyjnych, co jest mechanizmem ryzykownym i bardzo drogim w serwisowaniu. Prowadzenie zasilania z jednego chronionego punktu znacznie podnosi ogólny poziom bezpieczeństwa obiektu.

Początkowe nakłady finansowe na certyfikowane kable miedziane oraz przełączniki z dużym budżetem mocy zauważalnie przewyższają koszty stosowania najtańszych transformatorów wtyczkowych. Długoterminowa eksploatacja wykazuje jednak bezdyskusyjną przewagę standardu Power over Ethernet. Usunięcie wrażliwych na mróz zasilaczy z otwartej przestrzeni niemal całkowicie redukuje ryzyko awarii wynikających z wewnętrznych zwarć w puszkach. Poprawnie poprowadzona, zaciśnięta i odpowiednio uszczelniona skrętka zapewnia lata bezproblemowej pracy całego układu bez konieczności regularnego wzywania pomocy technicznej.
